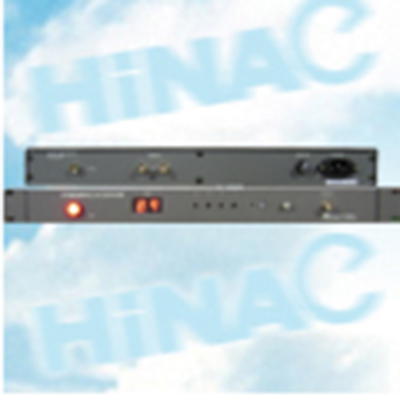

TVZ5101型时码切换器

(一)产品综述
TVZ5101型时码切换器为机架式1U机箱结构，主要功能是对主和备两路时间信号进行监测和自动手动选择切换，是高级的手自一体全自动产品。切换模式可以程控自动，亦采用防误动作保护切换开关手动切换。在自动模式下，主路信号（A路）异常无输出的情况下自动切换至备路(B路）；当主路信号（A路）恢复输出后，通过专用的智能判定电路在确认信号严格同步的情况下自动切回主路。前面板设有选择指示灯，选择开关和输出指示灯。
 (二)．产品特点
本设备具有断电直通的功能，设备停电时或者电源出现问题的情况下，将主路信号通过继电器切换至断电直通输出接口（设备默认是EBU信号），使时钟信号依然保持通畅。
(三).性能指标和参数
1. 输入主备时钟信号：
EBU码, 三芯航空插头接入。
A路：电平：6V_{P-P ,}阻抗：低阻，平衡式;
B路：电平：6V_{P-P ,}阻抗：低阻，平衡式;
2. 输出
（1）断电直通输出：与主路输入相同。
（2）EBU码：1路，EBU标准，6V_P-P，平衡式。
（3）SZ码 ：1路，串行BCD码的调宽码，共57位。
（4）输出RS232接口：
接口类型：单向输出（无需握手应答）
数据格式：4800bps ,8位数据，一个停止位,无奇偶校验；
 每秒发送一次，共9个字，依次是同步字（16进制）AA、00、年、月、日、星期、时、分、秒。其中年、月、日、星期、时、分、秒为BCD码。
（5）输出RS422接口：
接口类型：单向输出
数据格式：同RS232
3．工作条件
温度：0℃～60℃
相对湿度：0%～95%
电源：AC220V±2%，50Hz
功耗：12W
4．机械尺寸
高度：44mm(1U)
宽度：483mm（标准19”）
深度：300mm
重量：5Kg
